Монтаж печатных плат

Мы предлагаем Вам услуги по контрактной сборке электронных модулей на собственном производстве в г. Новосибирске, а также их комплектование электронными компонентами и печатными платами.


Производственные возможности компании позволяют производить монтаж, с использованием как SMD компонентов, так и компонентов, монтируемых в отверстия (THT – монтаж).

Начиная с 2005 года, наше предприятие осуществляет поверхностный (SMT) монтаж печатных плат на двух автоматизированных современных технологических линиях, общей производительностью 70 000 компонентов в час, позволяющих устанавливать электронные компоненты типоразмером от 01005 до 45 х 100 мм включая BGA, mBGA, CSP, разъемы и компоненты сложной формы. Мы всегда можем обеспечить точные сроки выполнения заказов и конкурентные цены. Наши технические специалисты готовы в любой момент квалифицированно решить технологические вопросы, возникающие при проектировании или монтаже изделий. Печатные платы высокого качества под монтаж поставляются напрямую от компании изготовителя. Работая с нами, Вы получаете гибкий и индивидуальный подход в решении Ваших задач.

  • Цены

    Цены

    Подготовка производства под автоматизированный монтаж

    Включает в себя - обработку/адаптацию файла проекта платы под технологические требования оборудования, настройку оборудования под печатную плату, проектирование и изготовление трафарета для нанесения паяльной пасты, приемку комплектации на склад и подготовку ее к монтажу.

    Стоимость подготовки производства:

    первичный заказ – от 3500 руб.

    повторный заказ – от 1500 руб.



    Стоимость изготовления трафарета для нанесения паяльной пасты от 4200 руб.

    (в зависимости от сложности платы и количества монтируемых элементов)

    Цены на автоматизированный поверхностный монтаж (SMT)

    Количество контактов пайки в заказе на одно изделие

    Цена за 1 контакт пайки

    < 5000 *

    2500руб/за заказ

    5000 – 10 000 *

    0,50 руб.

    10 000 – 50 000

    0,40 руб.

    50 000 – 100 000

    0,28 руб.

    100 000 – 500 000

    0,24 руб.

    500 000– 1 000 000

    0,21 руб.

    1 000 000 >

    договорная

    * - при монтаже печатных плат в кол-ве менее 100шт или более 10 000шт в заказе применяется коэффициент - 2

    Двухсторонний монтаж печатных плат коэффициент - 1,2

    Монтаж гибких и тонких (менее 1 мм) печатных платы коэффициент - 1,5

    Монтаж печатных плат, не адоптированных под автоматизированный монтаж (одиночных, без техполей, и реперных знаков, размерами менее 80х70мм, комплектация в отрезах ленты) – коэффициент – от 1,2 до 2,5.

    Срочный заказ (на объем до 100 000 паек) 3-4 рабочих дня – коэффициент – 1,5

    Монтаж прототипов печатных плат, на кол-во от 1 до 20 шт- цена договорная.

    Монтаж SMT светодиодов – коэффициент – 1,5

    Монтаж элементов с числом выводов больше 20, чипов размером 0201 и менее, а также BGA корпусов и микросхем с шагом 0,5 мм и менее рассчитываются дополнительно.

    Стоимость отмывки печатных плат после монтажа (по заявке заказчика) - от 1000 руб.
    за один цикл (загрузку).

    Стоимость ручного монтажа выводных (THT) компонентов – цена договорная.

    В случае использования комплектации заказчика, SMD компоненты должны передаваться на катушках со свободным заправочным концом не менее 35 см. или, в случае микросхем, в пеналах или матричных носителях. Не допускается поставка компонентов россыпью.

    В случае несоблюдения заказчиком требований к поставляемой для монтажа комплектации возможно увеличение стоимости и сроков монтажа либо отказ от выполнения заказа.

    Качество монтажа печатных плат.

    После пайки партия плат проходит 100% визуальный контроль качества с помощь специальных оптических средств и полностью соответствует критериями приемки электронных сборок IPC-610D.

    Упаковка плат, после монтажа, осуществляется в пачки с прокладкой пузырчатой пленки. Дополнительная транспортная упаковка (по заявке заказчика) – цена договорная.

    Все цены приведены для заказа одного типа плат и включают НДС.




  • Технологические возможности

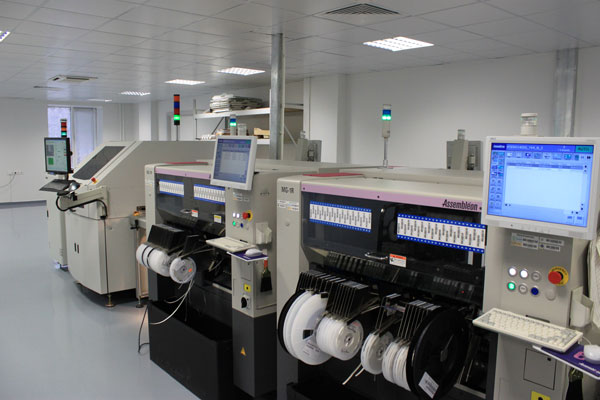

    Для установки компонентов используются высоко производительные автоматы MG-1R и TOPAZ фирмы Assembleon-Philips, одного из лидеров в производстве оборудование для SMT монтажа.

    Установщик MG-1R - один из самых быстрых в данном классе — производительность при установке чип-компонентов достигает 19600 комп./час, а при установке микросхем — 10000 комп./час. это современный высокопроизводительный автомат (восемь установочных головок, центрирование и проверка элементов с помощью системы технического зрения) широким спектром устанавливаемых компонентов и гибкостью в настройке при сборке различных видов изделий.

    Автомат способен работать с самыми разными компонентами — от чип-компонентов 01005 до больших разъемов (45 мм х 100 мм), QFP с малым шагом выводов, BGA, микроBGA и CSP .

    Технические характеристики:

    • Точность установки микросхем — 30 мкм.
    • Максимальная высота устанавливаемых компонентов 15 мм
    • Максимальный размер платы (Д х Ш) 460 х 440 мм, опционально 570 х 500 мм
    • Минимальный размер платы (Д х Ш) 80 x  70 мм.

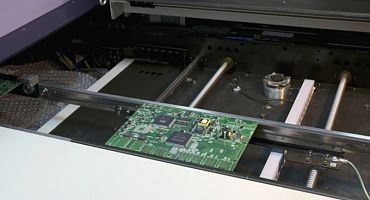

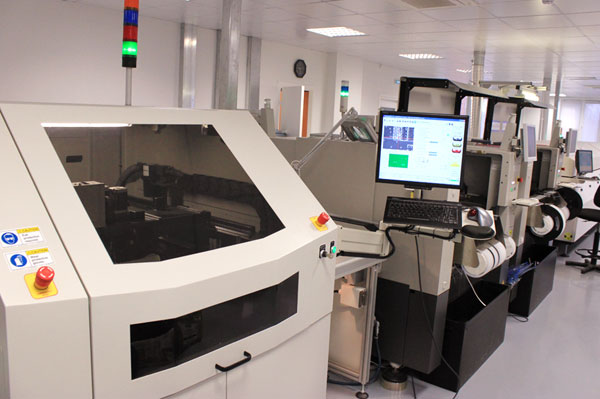

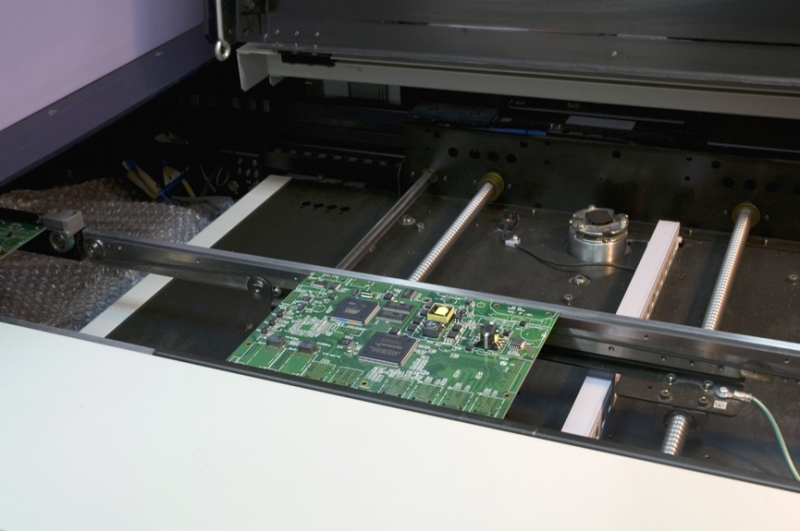

    Трафаретные принтеры служат для нанесения паяльной пасты на печатные платы в автоматическом режиме .

    Технические характеристики:

    • Минимальный размер платы (Д х Ш) 80 x  70 мм
    • Максимальный размер печатной платы 609 х 508 мм
    • Толщина печатной платы до 5 мм
    • Время цикла нанесения 12,5 сек (опционально 10 сек)

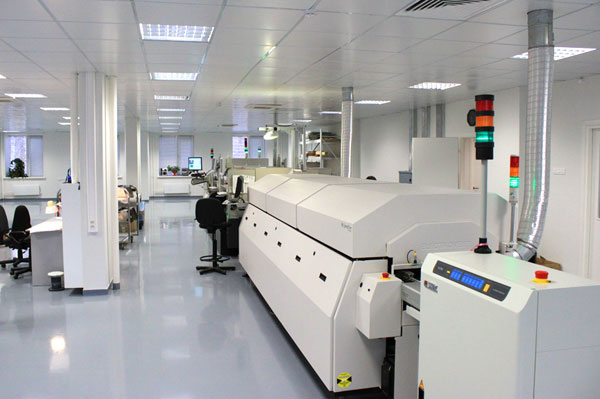

    Оплавление паяльной пасты происходит в конвекционных печах HOTFLOW 2-12 и OmniMax 7/10,

    с автоматизированным контролем температуры пайки (более двухсот программируемых термопрофилей) позволяющих выполнять двухсторонний поверхностный монтаж, пайку компонентов по бессвинцовой технологии, а также поверхностный монтаж компонентов с малым шагом выводов.

    Технические характеристики:

    • 4 зоны предварительного прогрева
    • 2 верхних и 2 нижних зоны оплавления
    • 2 верхних и 2 нижних зоны охлаждения
    • Максимальная температура 350С
    • Ширина конвейера 70 — 508 мм
    • регулируемая скорость конвейера 0,13 — 1,78 м/мин
    • Работа с бессвинцовыми технологиями

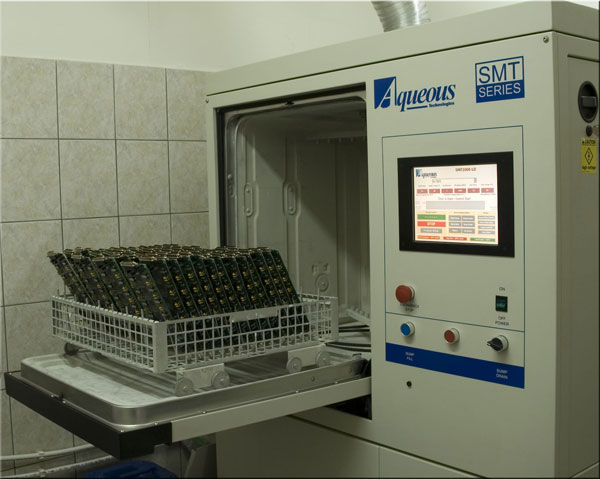

    По желанию заказчика осуществляется отмывка спаянных плат на автоматической установке компании Aqueous Techn системой форсунок высокого давления Focus-Wash.

Оставьте заявку, и мы свяжемся с вами в ближайшее время
``
